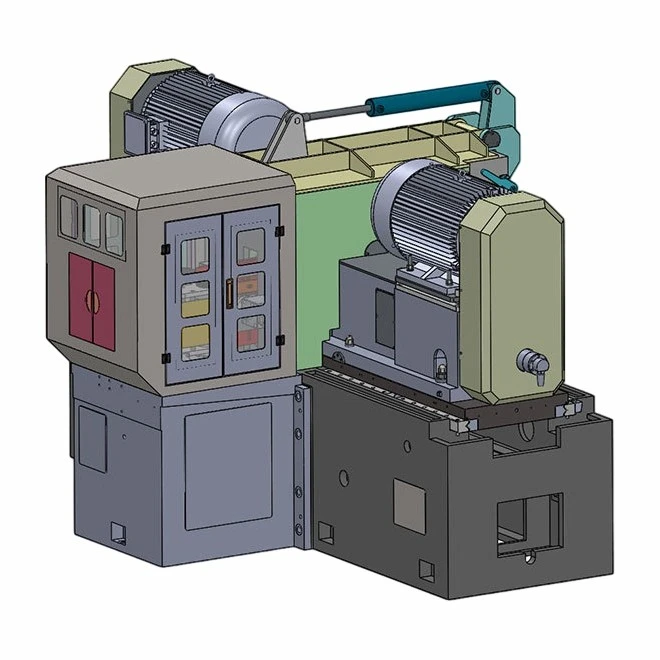

M7650B Horizontale vlakslijpmachine
Voor wie is het bedoeld
Deze machine is bedoeld voor middelgrote-werkplaatsen voor precisiecomponenten, fabrikanten van miniatuurlagers en producenten van afdichtingsonderdelen voor de auto-industrie. Faciliteiten met gemengde lage- tot- batches dunne ronde metalen plano's zullen hier het meest van profiteren, vooral teams die ruw slijpen en fijn afwerken op één unit willen combineren zonder het vloeroppervlak uit te breiden.
Kernprestaties
Alle tolerantiegegevens worden verzameld onder continu -volledige belasting; Kleine variaties zijn afhankelijk van de hardheid en geometrie van het werkstukmateriaal:
- Evenwijdigheidsafwijking: 0,002 mm
- Vlakheidstolerantie: 0,003 mm
- Variatie batchdikte: 0,01 mm
- Afwerking oppervlakteruwheid: Ra 0,32 μm
Consistente vlakke geometrie vermindert montagegaten en secundair handmatig polijstwerk voor kleine mechanische onderdelen.
Belangrijkste hardwarespecificaties
Bewerkingsbereik
- Werkstukdiameter: Φ20-Φ180 mm
- Werkstukdikte: 1,5-40 mm
- Standaard slijpschijfafmeting: 500×60×20 mm
- Slijpkop verticale slag: 120 mm
Spindel- en bewegingsbesturing
- Vast horizontaal spiltoerental: 1060 tpm
- Instelbare invoersnelheid: 2,5-12 m/min
- Rijsnelheid wielcorrector: 0,5-1,5 m/min
Aandrijving en frame
- Dubbele slijpkopmotoren (11,5 kW continu, piek 15 kW elk)
- Totale machinegrootte: 2900×2300×1600 mm
- Totaal machinegewicht: 5000 kg
Operationele voordelen
1. Het horizontale spindelontwerp zorgt voor een volledig uniform contact over dunne plano's, waardoor kromtrekken van het oppervlak wordt vermeden, wat vaak voorkomt bij verticale spindelmodellen op delicate kleine werkstukken.
2. Twee onafhankelijk instelbare snelheidsbereiken ondersteunen zowel snelle verspaning als ultra{1}}fijne afwerking binnen één opspanning, waardoor de overdrachtstijd van onderdelen tussen processen wordt verkort.
3. De gesynchroniseerde dubbele motorindeling verspreidt de bedrijfstrillingen gelijkmatig, waardoor de nauwkeurigheid op micron-niveau wordt gestabiliseerd door een dagelijkse productie van meerdere- uur.
4. Het compacte gegoten frame van 5 ton past op standaard fabrieksvloeren zonder vereisten voor versterkte funderingen, waardoor de planning en installatie van de lay-out van de productielijn wordt vereenvoudigd.
Veelgestelde vragen
Vraag 1: Voor welke soorten werkstukken is deze horizontale spindelslijpmachine ontworpen?
A: Het past bij dunne ronde vormstukken met een kleine- diameter, inclusief miniatuurlagerringen, metalen afdichtringen en compacte hydraulische klepschijven die strikte vlakheid en evenwijdigheid vereisen.
Vraag 2: Is het mogelijk om te schakelen tussen ruw slijpen en nauwkeurig afwerken zonder opnieuw te hoeven bewerken?
EEN: Ja. Dankzij het brede instelbare bereik van de voedingssnelheid kunnen operators de zaagdiepte vrij instellen, waardoor zowel de ruwe verspaning als de oppervlakteverfijning in één enkele machinecyclus worden voltooid.
Vraag 3: Brengt het compacte frame de bewerkingsstabiliteit op de lange- termijn in gevaar?
A: De massieve gegoten basis uit één- stuk onderdrukt micro-vibraties tijdens continu gebruik. Gecombineerd met een gebalanceerde dubbele motoraandrijving behoudt het een consistente geometrische tolerantie tijdens volledige dagelijkse productieploegen.
